Удивительная механика


Гидрогазовый аккумулятор

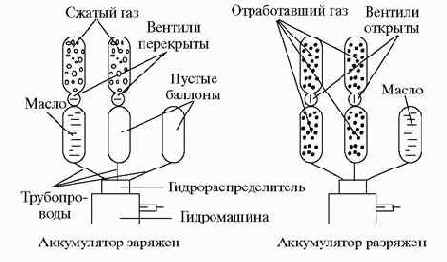

Кстати говоря, чисто воздушный аккумулятор чем-то напоминает резиновый – и тут и там упругое тело (воздух, резина) само взаимодействует с рабочим органом, непосредственно совершает работу. А вот резина и привязанный к ней шнурок разделяют обязанности – резина энергию накапливает, а шнурок совершает работу. Шнурок нерастяжим, и поэтому ему легче взаимодействовать с рабочим органом, например с осью колеса. Будь тут одна резина, было бы много потерь энергии из-за трения. Недаром когда-то в рогатке поместили кусок кожи между резинкой и камнем – так сказать, рабочим телом. Без этой кожи рогатка стреляла бы гораздо хуже. Надо бы придумать что-нибудь подобное и для воздушного аккумулятора, решил я. И поиски привели меня к уже давно известному устройству, принцип работы которого заключался в следующем. Заливаем в баллон со сжатым газом машинное масло и разделяем их поршнем или резиновой диафрагмой. Сжатый газ давит на поршень, тот на масло, а оно уже поступает под давлением в гидромашину, которая очень похожа на пневмодвигатель или даже на паровую машину – те же цилиндры, поршни, золотники. Только вместо газа или пара гидромашину приводит в действие масло. Масло не сжимается, поэтому потерь энергии в такой машине во много раз меньше, чем в воздушном пневмодвигателе. Да и смазки не нужно – машинное масло само прекрасно смазывает трущиеся детали. Несжимаемое масло здесь как раз играет роль нерастяжимого шнурка. Это тоже был аккумулятор – гидрогазовый, то есть состоящий из жидкости – масла – и газа. Но наряду с преимуществами перед чисто воздушным аккумулятором он имел и свои недостатки. Главный недостаток – требовалось много масла. Чем более емкий аккумулятор мы хотим сделать, тем больше в нем должно быть сжатого воздуха. Масла, естественно, понадобится столько же, сколько и воздуха, не меньше. И еще – проходя через гидромашину, масло свободно стекает в бак – тяжелый, громоздкий, тем большего размера, чем больше масла. Если учесть, что здесь используется не один, а сразу несколько баллонов со сжатым воздухом и маслом, то можно себе представить, как это все увеличит размеры и массу аккумулятора! Нет, размышлял я, так дело не пойдет. Куда мне такая громадина? Один только бак чего стоит… А нельзя ли обойтись совсем без него? Половину баллона сначала занимает сжатый газ, вторую половину – масло. Попробуем сузить баллон посередине, между жидкостью и газом, поставив там запорный клапан. Изменим таким же образом и другие баллоны аккумулятора. Теперь сделаем вот что: пусть масло находится в нижней половине первого баллона, сжатый газ – в верхней. В остальных баллонах оставим сжатый газ только в верхних половинах, нижние оставим пустыми, а запорные клапаны перекроем. Причем последний баллон выполним только из нижней половинки. Итак, весь газ сжат, энергия в нем накоплена – все готово к совершению работы. Сможет ли аккумулятор работать без бака?
