Удивительная механика


Как удалось «подковать» немецкий вариатор

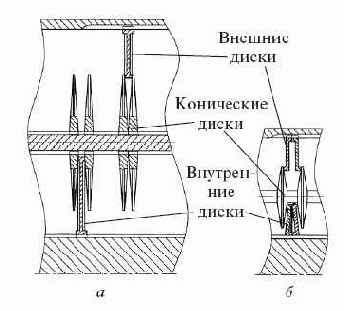

В чем же пороки столь привлекательного планетарного вариатора, что его даже нельзя использовать на автомобиле? Прежде всего – передаточное отношение в этом вариаторе изменяется, я бы сказал, варварским способом. Внешние неподвижные диски прижимаются друг к другу наподобие шарикового домкрата: они сдавливают конические сателлиты, и те сдвигаются к центру, разжимая прижатые пружиной внутренние диски. Меняются радиусы касания дисков с сателлитами и меняется передаточное отношение, в данном случае оно понижается – выходной вал, соединенный с во-дилом, начинает вращаться быстрее. Если разжать домкрат, – сателлиты под действием пружин «разъедутся» на периферию и передаточное отношение увеличится. Двигатель же вращает внутренние диски вариатора, считаем, с постоянной скоростью. Так вот это «варварское» сжатие домкратом внешних дисков создает «пережим» в зонах контакта в 30—40 раз больший по сравнению с необходимым нажимом. Старик Баер сошел бы с ума, если бы узнал, как беспардонно перегружают его хитроумный контакт! Сильно снижается КПД, падает долговечность. Да и длится этот перевод дисков из одного положения в другое минуты две. Водитель озвереет, если его заставить две минуты переключать передачу, да еще на ходу. Нет, не ожидал я от вдумчивых немцев такого упущения, придется исправлять!
